激光光聲光譜變壓器油中溶解氣體監測系統

GW-6020

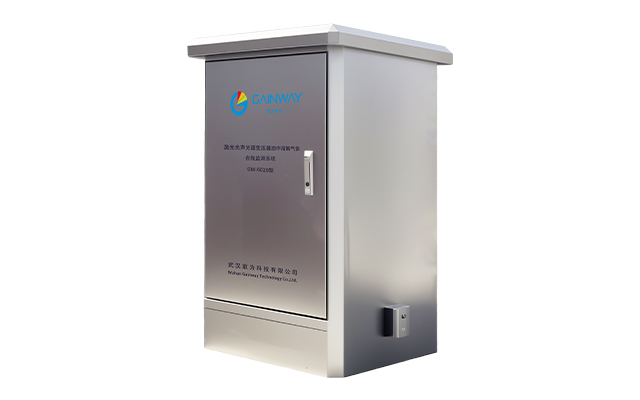

GW-6020型激光光聲光譜變壓器油中氣體監測預警裝置是基于先進的中紅外量子級聯激光光聲光譜技術面向國家電網及能源安全研制的高可靠性變壓器油中溶解氣體檢測系統，可實現變壓器油中溶解的H2、CO、CO2、CH4、C2H2、C2H4、C2H6等故障氣體及微水含量的連續在線檢測，為變壓器提供全面的實時監測預警。

本產品適用于油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測。除可用于發電、電網系統變電站以外，還可應用于鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業用戶。

測量氣體 H2、CO、CO2、CH4、C2H2、C2H4、C2H6等氣體及微水含量

測量范圍 詳見技術指標

技術原理 近紅外激光光聲光譜技術或量子級聯中紅外激光光聲光譜技術

應用領域 應用于發電、電網系統變電站油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測，及鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業

資料下載立即咨詢

產品特性

01: 高靈敏度的微量氣體檢測技術，準確快速的分析識別，自主設計的精確的計算方法，測試結果更準確。

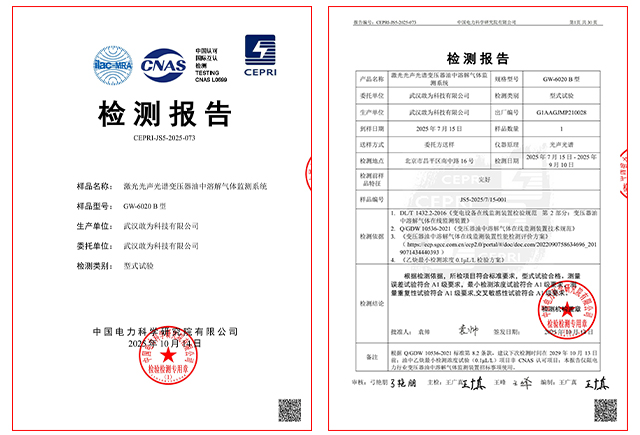

02: 滿足DL/T1498.2-2016《變電設備在線監測裝置技術規范第2部分：變壓器油中溶解氣體在線監測裝置》A類標準，檢測精度優于國內外同類產品。

03: 采用純物理的激光光譜的分析方法，使用壽命長，無需標氣、載氣等耗材，不需要經常維護，無需后續投資。

04: 可在一個采樣周期內一次性完成七種特征氣體和微水的檢測。

05: 系統安裝簡便快捷，變壓器無需停電，減少維護工作及費用。

06: 采樣周期可設定，最小采樣周期可設為1小時。

技術指標

運行指標
參數	技術指標
電源	AC220V<1KW
重量	<100KG
環境溫度	-40℃~+70℃
環境濕度	10～95%
外形尺寸(長x寬x高)	710x850x1170mm
通信方式	RS485/RJ45/光纖/4G無線
控制方式	自動、菜單、手動控制可選

選型	高穩定型			超靈敏型
型號	GW-6020B			GW-6020P
原理	近紅外激光光聲光譜技術			量子級聯中紅外激光光聲光譜技術
在線監測裝置技術指標ppm(μL/L)
檢測參量	最小可檢量	檢測范圍	測量誤差限值	最小可檢量	檢測范圍	測量誤差限值
乙炔C?H?	0.2	0.2～1000	±0.2或±30%	0.1	0.1～1000	±0.1或±20%
乙烯C?H?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
甲烷CH?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
氫氣H?	2	2～2000	±2或±30%	2	2～2000	±2或±20%
一氧化碳CO	25	25～5000	±25或±30%	25	25～5000	±25或±20%
二氧化碳CO?	25	25～15000	±25或±30%	25	25～15000	±25或±20%
乙烷C?H?	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%

技術原理

利用可調制的半導體激光光源發射特定波長的光照射到密閉的光聲池中的被測樣品上，樣品吸收光能并以釋放熱能的方式退激。釋放的熱能使樣品產生周期性加熱，從而導致介質產生周期性壓力波動，這種壓力波動可用微音拾音器檢測，并通過放大得到光聲信號。如圖所示，光聲池中間一側的電容型駐極體拾音器按照光脈沖的調制頻率檢測到這些微小的壓力波，通過數據模型解析，最終得出油中溶解的不同組分故障氣體的含量。

應用場景

本產品廣泛應用于電力、新能源、軌道交通、石油化工及工業制造等領域，在電力行業重點監測變壓器、電抗器等充油設備故障；新能源領域用于風電/光伏升壓變和儲能系統的變壓器狀態監測；軌道交通中保障牽引變壓器安全運行；石油化工行業用于大型油冷設備的故障預警；工業制造領域則服務于關鍵電機、發電機的健康管理，為各行業關鍵設備提供精準的故障診斷和預防性維護支持。

應用案例
