測量氣體 SO2、H2S、CO、SF6
測量范圍 0~100ppm、0~100ppm、0~500ppm、0%~100%
技術原理 DOAS+GFC+NDIR
應用領域 電力系統 (斷路器、互感器、GIS和變壓器等電氣設備)、軌道交通、工礦企業等SF6設備
選取吸收更強的氣體吸收波段，擁有更好的檢測效果和精度。
自主研發的長光程光學檢測技術，光程2米以上，真正實現0.5ppm以下直測，非算法擬合。
SO?和H?S采用改進型紫外差分光譜(DOAS),與傳統的技術相比，測量精度不受水分和粉塵影響。
CO采用紅外波長濾波技術(GFC)搭配長光程氣室(L-Cell),更低的檢出限更好的抗干擾性能。
光源采用高穩定性脈沖氙燈或者脈沖直流紅外光源，儀器具有更長的壽命。
模塊化設計，光源、光譜儀、核心電路、氣體室、傳感器等采用模塊化設計，可靠性高、可擴展性好、維護方便。
| 檢測組分 | SO2、H2S | CO | 濕度 | 純度 |
| 檢測原理 | 紫外差分吸收DOAS | 波長濾波紅外GFC | 激光微水 | 熱導 |
| 量程 | （0~100）ppm | （0~500）ppm | （0~1650）ppm | （0~100）% |
| 示值誤差 | 0～10；≤±1ppm | 0～50；≤±1.5ppm | 0~500；≤15ppm | ≤±0.3% |
| 10~100；≤±5.0% | 50~500；≤±4.0% | 500~1650；≤±3.0% | （體積分?jǐn)?shù)） | |
| 重復性 | 0～10；≤0.3ppm | 0～50；≤1.5ppm | 連續3次測量值偏差；≤2.0% | ≤0.2%（RSD） |
| 10~100；≤2.0% | 50~500；≤3.0% | |||
| 最小檢測量 | ≤0.5ppm | ≤0.5ppm | ≤5ppm | ≤0.1% |
| 響應時間 | ＜60s | ＜60s | ＜60s | ＜60s |
| 采樣方法 | 抽取式 | |||
| 氣體流量 | 500mL/min | |||
| 預熱時間 | 30min | |||
注：詳細指標數據見出廠測試報告。
| 各技術應用對比 | ||||
| 技術原理 | 電化學法 | 色譜法 | 光學法（紅外/紫外） | 化學比色/電離法 |
| 氣體成分 | 有損 | 有損 | 無損 | 有損 |
| 檢測精度 | 低 | 高 | 高 | 低 |
| 重復性 | 差 | 高 | 高 | 低 |
| 使用壽命 | 電化學試劑 壽命短 |
定期更換載氣，二年更換色譜柱 | 無耗材，5年以上 | 需更換耗材，壽命2年 |
| 耗氣量 | 200ml | 1L以上 | 500mL以上 | 1L以上 |
| 便攜性 | 很好 | 極差 | 好 | 一般 |
| 響應速度 | 45秒 | 5分鐘 | 70秒 | 2分鐘 |
| 產品選型 | ||
| 品名 | 型號 | 備 注 |
| SF6綜合氣體分析儀 | GW-6000P | 紅外光學：CO、SF6，紫外光學：H2S、SO2，激光光學：H2O |
| GW-6000M | 紅外光學：CO、SF6，紫外光學：H2S、SO2，阻容法：H2O | |
| GW-6000B | 紅外光學：CO，紫外光學：H2S、SO2，熱導法：SF6，阻容法：H2O | |
| SF6分解產物分析儀 | GW-6001 | 紅外光學：CO，紫外光學：H2S、SO2 |
| SF6純度微水分析儀 | GW-6002 | 紅外光學：SF6，激光光學：H2O |
| SF6/CF4混合氣體分析儀 | GW-6003 | 紅外光學：SF6、CF4，阻容法：H2O |
當光束通過待測氣體時，這些氣體分子對特定波長的光譜有吸收作用，并且其吸收關系服從朗伯比爾吸收定律。通過測量窗和對比窗的光強，可以計算出待測氣體的濃度。
紫外差分吸收 - DOAS
其基本原理是利用氣體分子對光線的差分吸收。在紫外和近紫外附近，分子的吸收光譜主要是由分子或原子的電子躍遷引起的，該吸收光譜包括慢變的寬帶吸收和快變的窄帶吸收,去除寬帶吸收剩下窄帶吸收后，通常稱這個窄帶吸收為差分吸收，對應的吸收截面為差分吸收截面。比較被測氣體的差分吸收光譜和差分吸收截面，用最小二乘法擬合，可以計算出被測氣體的濃度。

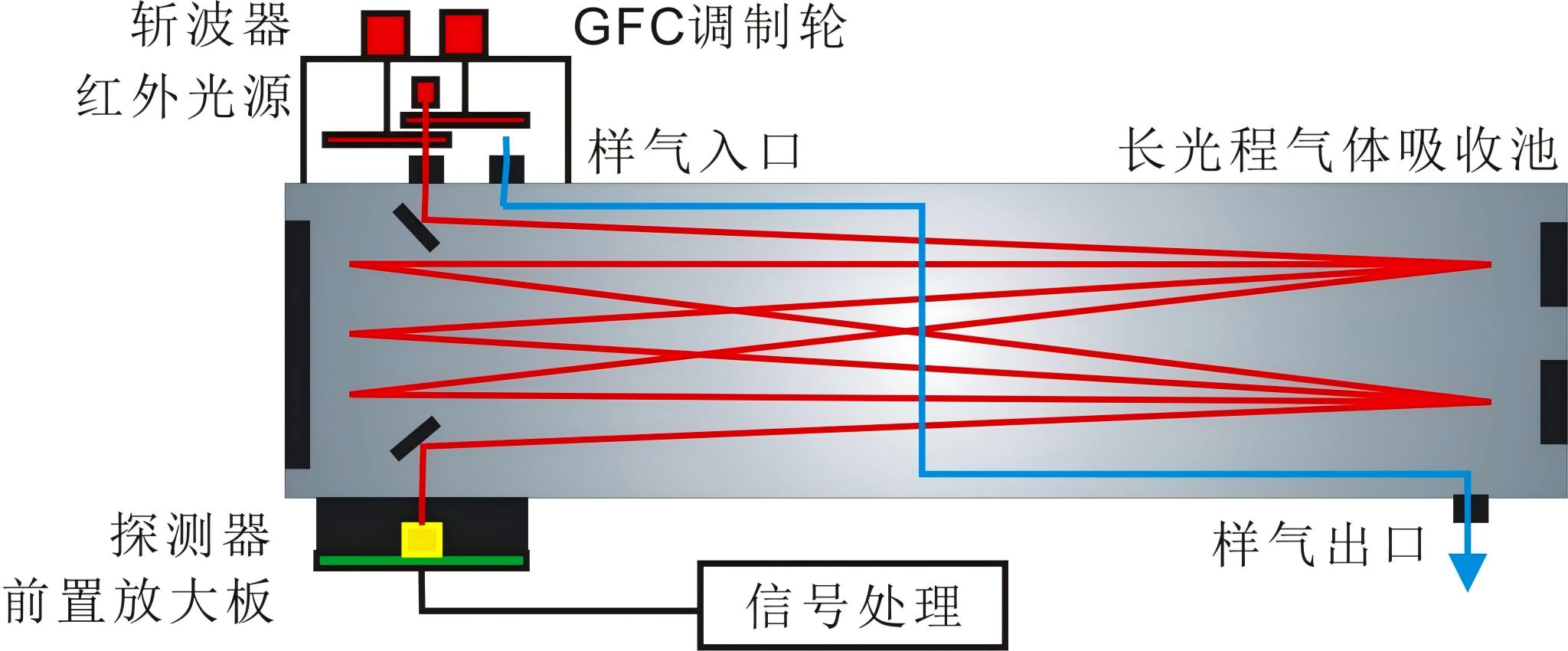

波長濾波紅外 - GFC
進口紅外光源提供長期穩定的紅外光，能夠滿足紅外氣體吸收池的氣體測量；高靈敏的探測器配合精心定制的、具有極強選擇性的兩片濾波片，選擇特定波長光照射到達探測器，從而輸出帶有濃度信號的電壓波形，提供微處理器采集和計算、校準，獲得濃度信號，通過數字信號輸出。同時，自動補償因光源強度的改變，或光學器件受污染所帶來的影響。

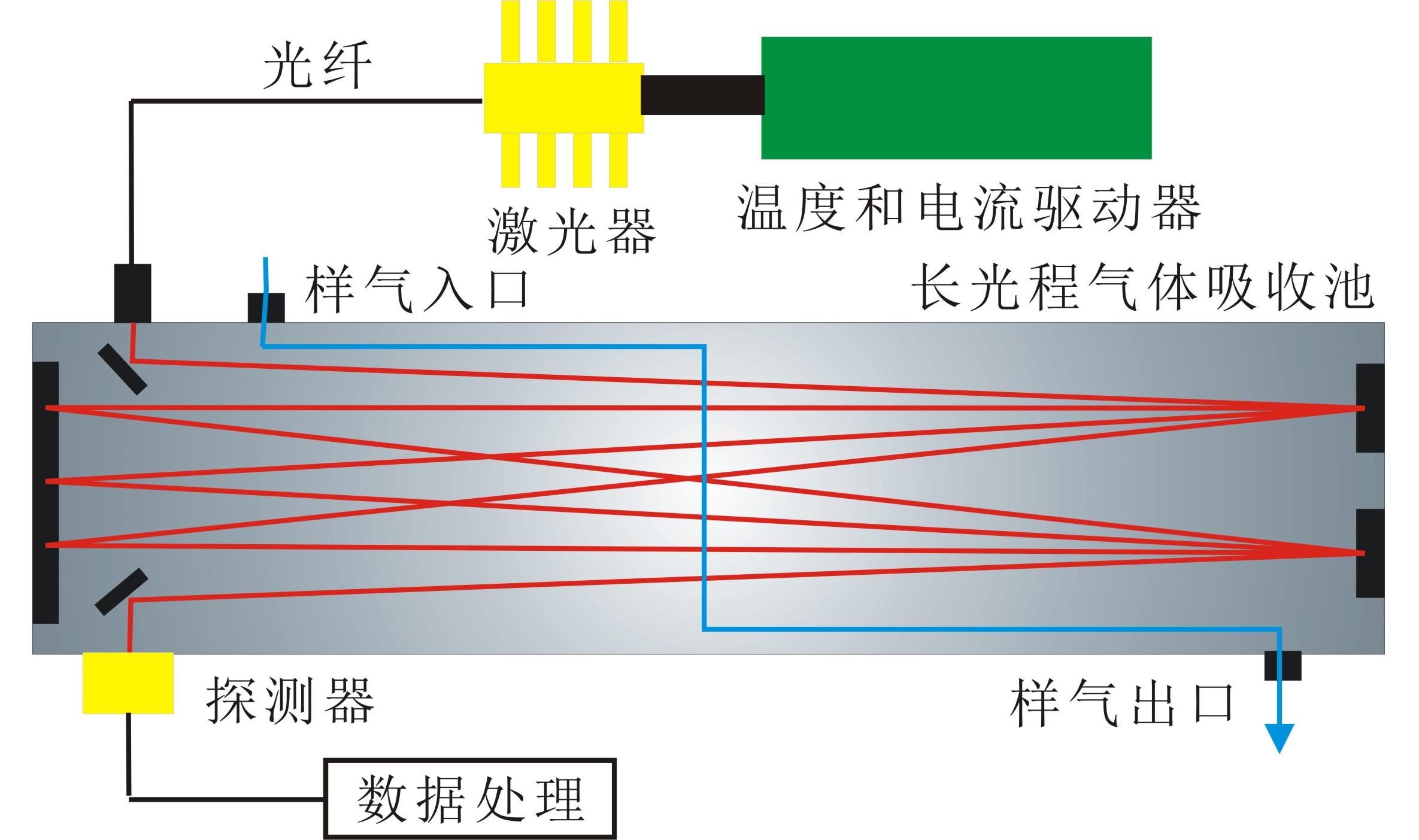

可調諧半導體激光檢測技術 - TDLAS
利用半導體激光器的波長可調特性，在水分子特有的吸收線附近掃描光束。激光穿過氣體池，當光波長與水分子吸收線重合時，光強會出現微弱衰減。通過調制激光波長并對探測信號進行諧波解調，可顯著提高靈敏度。

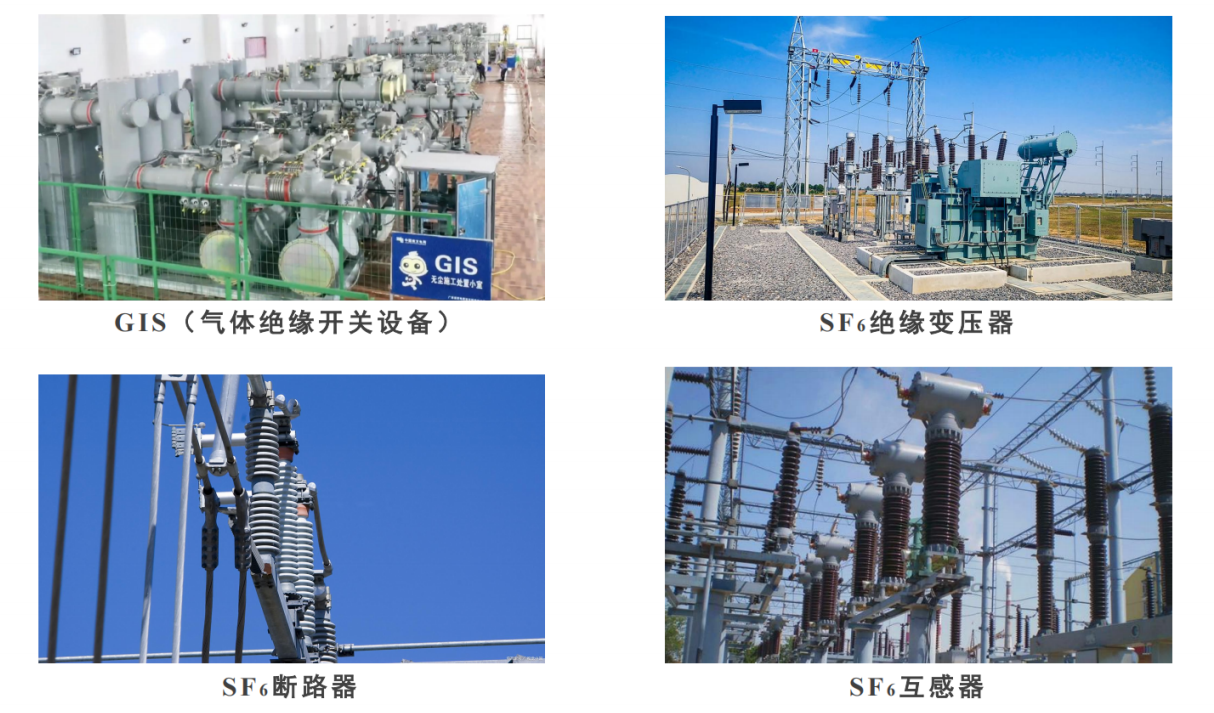

廣泛應用于電力系統 (斷路器、互感器、GIS和變壓器等電氣設備)、軌道交通、工礦企業等SF6設備
