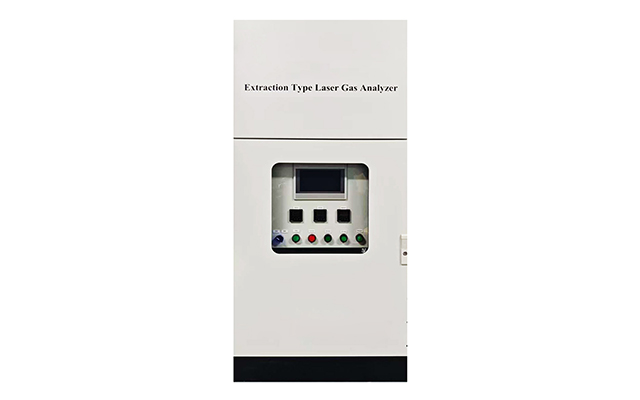

抽取式激光氣體分析系統采用高溫伴熱抽取技術，對煙氣中的NH3、HCL、HF、H2O、H2S氣體進行連續在線監測,系統由取樣及傳輸單元、預處理及控制單元、分析單元三部分構成，高溫檢測池采用赫利奧特光池結構，實現了高精度的氣體檢測。主要應用于眾多工業領域氣體排放監測和過程控制。分析儀采用TDLAS技術(可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy),為目前國際最先進的氣體測量方法之一,該儀表具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式測量等特點,為實時準確地反映待測氣體變化提供了可靠保證。
測量氣體 NH3、HCL、HF、H2O、H2S
測量范圍 詳見技術指標
技術原理 TDLAS
應用領域 工業領域氣體排放監測和過程控制
◎ 測量精度高
采用波長調制吸收光譜技術+長光程+差分光譜算法的技術路線，提高了檢測精度及靈敏度，不受低頻（例如：振動、低頻電磁干擾）的噪聲影響。
◎ 長光程，吸收強

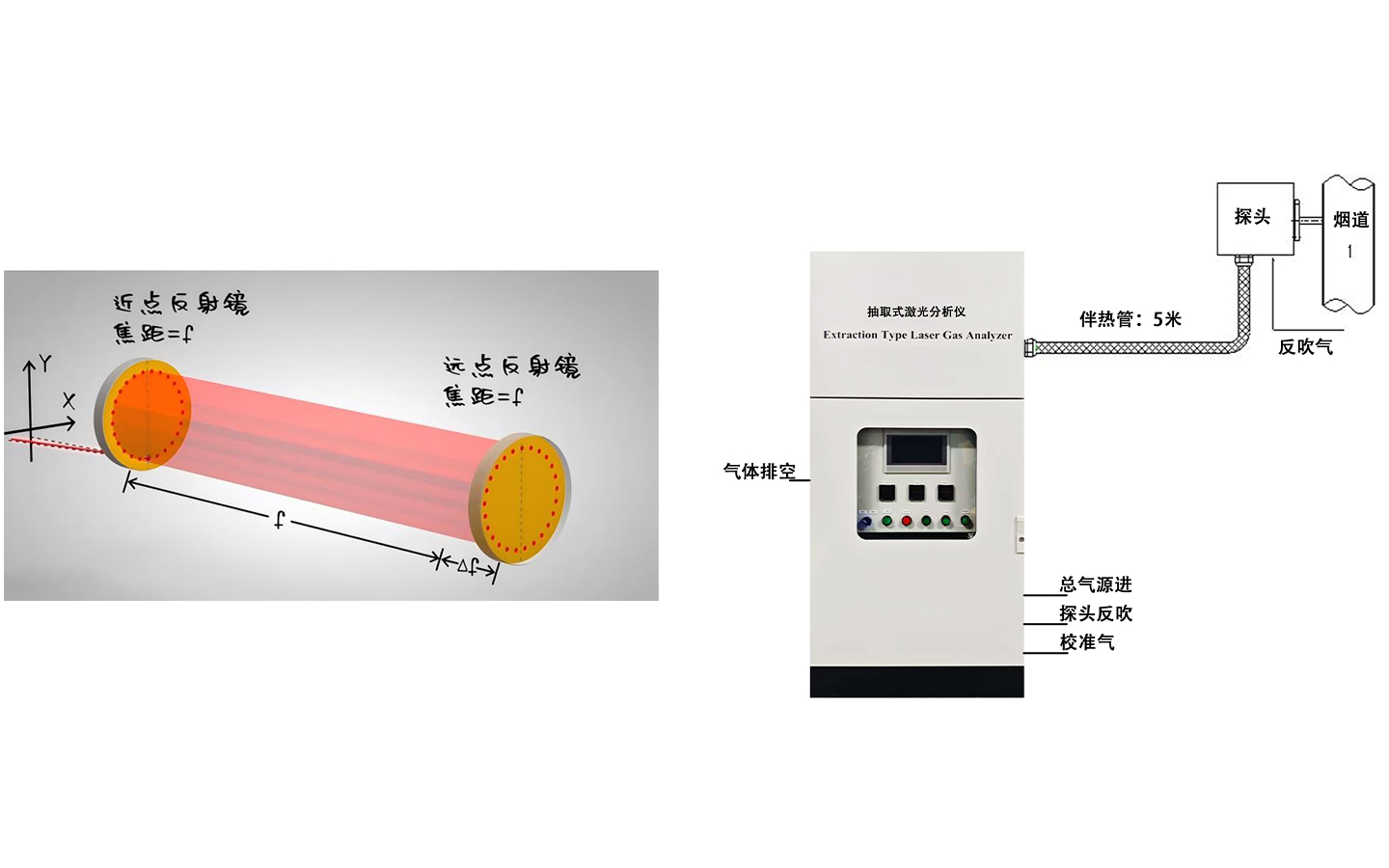

采用了赫利奧特光池，腔長184mm，反射43次，有效光程為8.09米。
◎ 響應速度快
系統采用多次反射氣室技術，氣室總長為210mm。
相對于傳統1.5米氣室，體積更小，置換更快。
同時可以使用更低的采樣流量，有效避免銨鹽結晶。
◎ 易維護
可拆卸式氣室，可以不在調整光路的情況下清潔鏡片。
反射鏡為單獨模塊化設計，更換鏡片無需重新調光。
|
性能參數 |
|||||
|
氣體 |
量程 |
分辨率 |
重復性 |
精度 |
漂移 |
|
NH3 |
0-20mg/m3 |
0.01mg/m3 |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
HCL |
0-100mg/m3 |
0.01mg/m3 |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
HF |
0-100mg/m3 |
0.01mg/m3 |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
CO |
0-1%, 0-100ppm |
0.01ppm |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
CO2 |
0-1000ppm |
0.01ppm |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
H2S |
0-2000ppm |
0.01ppm |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
H2O |
0-2000ppm |
0.01ppm |
≤1%FS |
≤1%FS |
≤ ±1%FS |
|
功能參數 |
|||||
|
預加熱 |
60min |
||||
|
工作電壓 |
AC 200V-240 V 50Hz |
||||
|
型號輸出 |
RS232/485/4-20mA最大負載500Ω |
||||
|
繼電器輸出 |
濃度超限報警、透過率異常報警等 |
||||
|
環境參數 |
|||||
|
測量光程 |
8m |
采樣溫度 |
≤ 500 ℃ |
樣氣壓力 |
大氣壓±5kPa |
|
采樣流量 |
1.0-2.0L/min |
環境溫度 |
-30~55℃ |
采樣方式 |
抽取 可定制原位抽取 |
|
尺寸 |
670（W）×450（L）×1400（H）mm |
重量 |
180kg |
||
|
吹掃氣源 |
0.4~0.6MPa壓縮空氣 |
防護等級 |
IP65 |
||
